Quando pensamos em barcos, é comum imaginarmos aqueles imensos navios de aço ou os impressionantes transatlânticos de cruzeiro que, nos meses de verão, chegam à nossa costa e despertam fascínio. No entanto, a construção de embarcações é uma prática muito mais antiga: remonta a mais de 50 mil anos, com evidências arqueológicas datadas de cerca de 6500 a.C. na Europa.

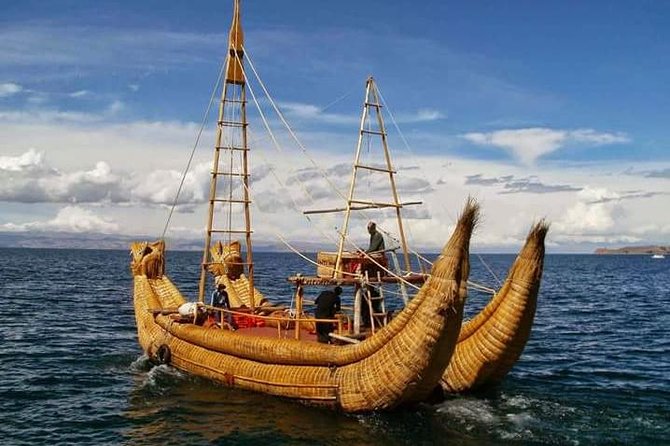

Ao longo dessa longa trajetória, diversos povos utilizaram os materiais que tinham à disposição. Desde as embarcações de junco do antigo Egito, passando pela tup peruana, pelas jangadas de bambu presentes em várias culturas, até os navios dos Vikings, Gregos, Romanos e dos exploradores Portugueses e Espanhóis, um material sempre se destacou: a madeira.

Seja em sua forma bruta, em tábuas ou em placas cuidadosamente trabalhadas, a madeira permanece como o material mais versátil e amplamente empregado na navegação ao longo da história. Sua combinação de resistência, leveza e facilidade de modelagem garantiu seu uso contínuo por milhares de anos — e ainda hoje ela ocupa um papel fundamental na construção naval tradicional e moderna.

No entanto, esse material bruto, apesar de extremamente versátil, torna-se cada vez mais escasso, e o custo de pranchas de madeira de boa qualidade já é impraticável para a construção naval moderna. A madeira bruta tornou-se um recurso “raro” por diversos fatores, entre eles o longo período necessário para que a árvore atinja a maturidade adequada para o corte, garantindo densidade, resistência e estabilidade dimensional — características essenciais para seu uso estrutural em embarcações.

Os avanços tecnológicos permitiram superar esse desafio. Hoje contamos com materiais compostos e madeiras tratadas com antifúngicos, inseticidas e resinas especiais, o que possibilita que espécies menos nobres — antes inadequadas para a construção naval — sejam amplamente utilizadas na fabricação de embarcações. Esse processo reduz drasticamente os custos em comparação com a madeira bruta tradicional, tornando a produção mais acessível, eficiente e sustentável.

Estamos falando do compensado naval.

Estima-se que mais de 70% das embarcações modernas utilizem esse material, o que evidencia sua relevância no setor náutico.

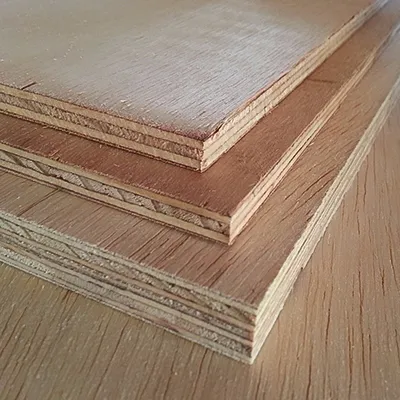

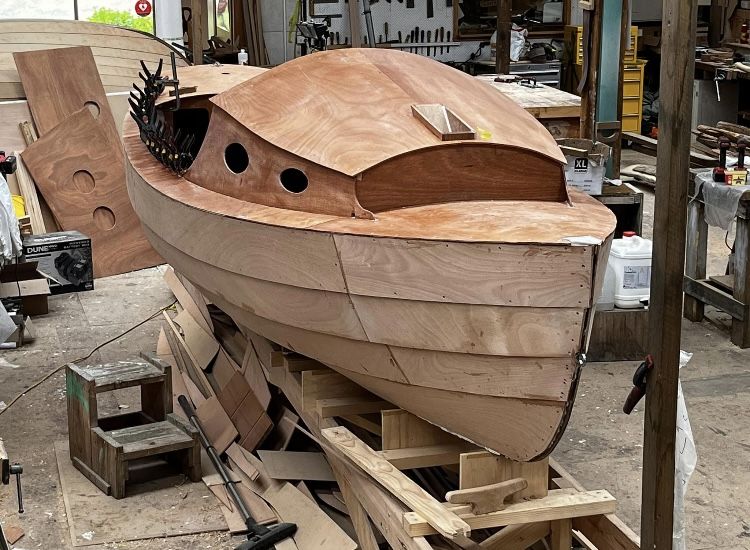

O compensado naval é formado por lâminas de madeira coladas sob pressão, especialmente selecionadas para resistir à umidade, variações climáticas e esforços estruturais. Sua aplicação na construção de embarcações é fundamental, pois combina leveza, rigidez e resistência mecânica, características indispensáveis para um casco eficiente e seguro.

Além de sua durabilidade e excelente comportamento em ambientes úmidos, o compensado naval contribui para a performance da embarcação, reduzindo peso, facilitando reparos e garantindo maior vida útil às estruturas. Por isso, tornou-se um dos materiais mais valorizados na construção naval moderna, unindo praticidade, segurança e ótimo desempenho sobre o espelho d’água.

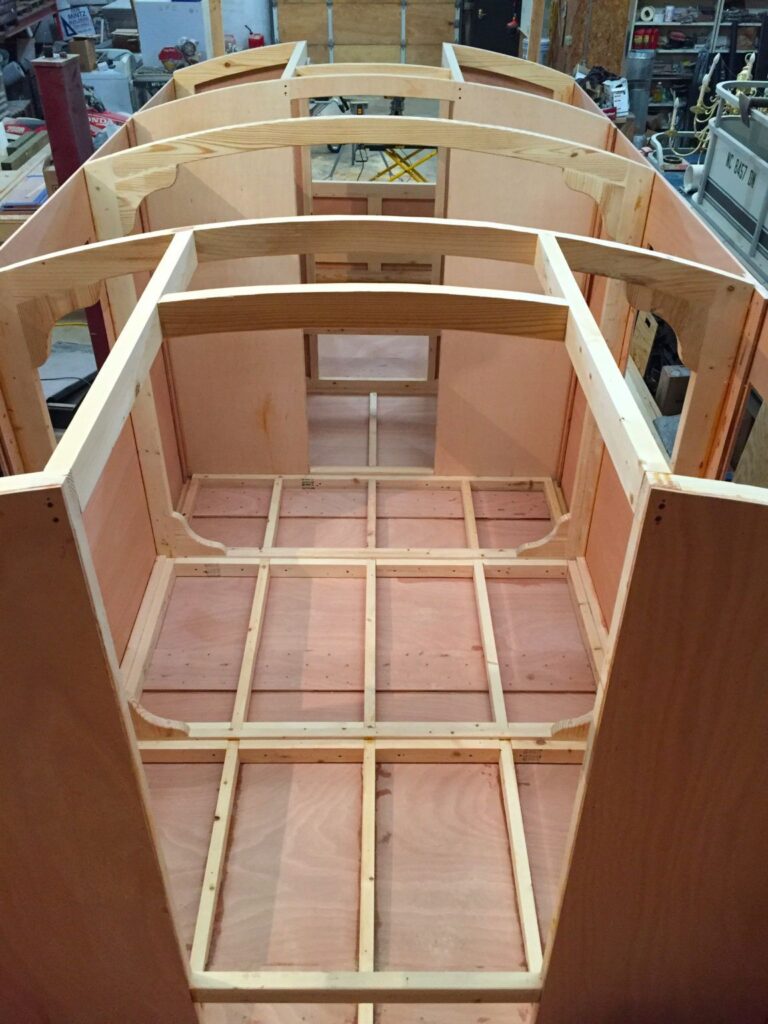

Há diversas formas de utilizar o compensado naval na construção de embarcações. No casco, por exemplo, ele oferece leveza, resistência à água, facilidade de manuseio e moldagem, além de apresentar um excelente custo-benefício. Já nas estruturas internas, o compensado naval se destaca por sua resistência à flexão, boa capacidade de moldabilidade e estabilidade estrutural, permitindo otimizar espaços e garantir maior eficiência no arranjo interno da embarcação.

Além disso, o compensado naval pode ser utilizado na confecção de plataformas de pesca, oferecendo superfícies estáveis, alta durabilidade em ambientes úmidos, boa capacidade de carga e resistência a impactos. Também é amplamente empregado na fabricação de caixas de armazenamento e outros componentes internos das embarcações.

Outro ponto importante é sua contribuição para a sustentabilidade: muitos compensados navais são produzidos com madeira certificada, e estudos indicam que o uso de madeira de reflorestamento pode reduzir significativamente a pegada de carbono na construção naval.

Para auxiliar na escolha adequada, o mercado disponibiliza tabelas e classificações que orientam sobre os diferentes tipos de compensado utilizados na indústria náutica, facilitando a seleção conforme a aplicação e o desempenho desejado.

Sobre o Autor – Robson Simões

Robson Simões é técnico em construção naval (CRT/CRF) com sólida atuação no setor náutico, reunindo experiência prática e conhecimento técnico especializado. Sua formação e trajetória o destacam na elaboração de projetos de embarcações, perícias técnicas e laudos especializados voltados tanto para embarcações quanto para instalações destinadas à construção naval.

Atuando diretamente nos processos de regulamentação e registro de embarcações junto aos órgãos da Marinha do Brasil, assegurando conformidade normativa, segurança operacional e atendimento às exigências legais, além de possuir ampla experiência na manutenção e no reparo de equipamentos náuticos, oferecendo suporte técnico essencial para a operação segura e eficiente de embarcações de diversos portes e finalidades.

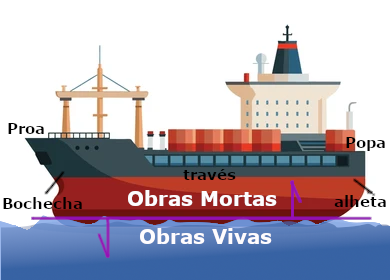

Para quem não vive o dia a dia do mundo náutico ou da construção naval, compreender certos termos usados por navegadores, construtores e técnicos pode ser um verdadeiro desafio. Nosso vocabulário é próprio, repleto de expressões em inglês, palavras de um português quase arcaico e até dialetos que parecem ter saído diretamente de alguma obra de Camões. Esse conjunto forma o idioma náutico, utilizado para descrever partes, ajustes e características de uma embarcação — tanto em sua concepção quanto no momento de conduzi-la sobre o espelho d’água.

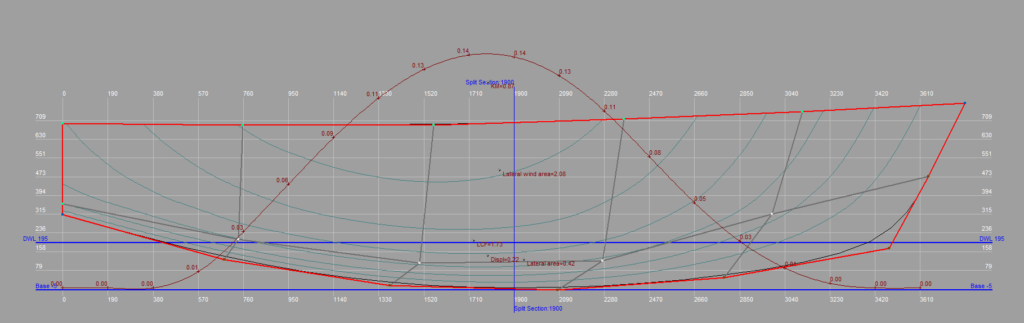

Entre os termos que mais causam estranhamento está o plano de linhas. Ele costuma gerar grande confusão entre iniciantes na construção naval. Na prática, o plano de linhas nada mais é do que a representação gráfica, em duas dimensões, das formas do casco (hull, em inglês) e do convés.

Quando surge a ideia — ou o pedido de um cliente — para iniciar o projeto de uma embarcação, a primeira etapa do desenvolvimento é a elaboração das vistas ortogonais. Essa fase tem como objetivo representar graficamente as principais características da forma do casco, permitindo ao projetista visualizar e analisar suas linhas fundamentais.

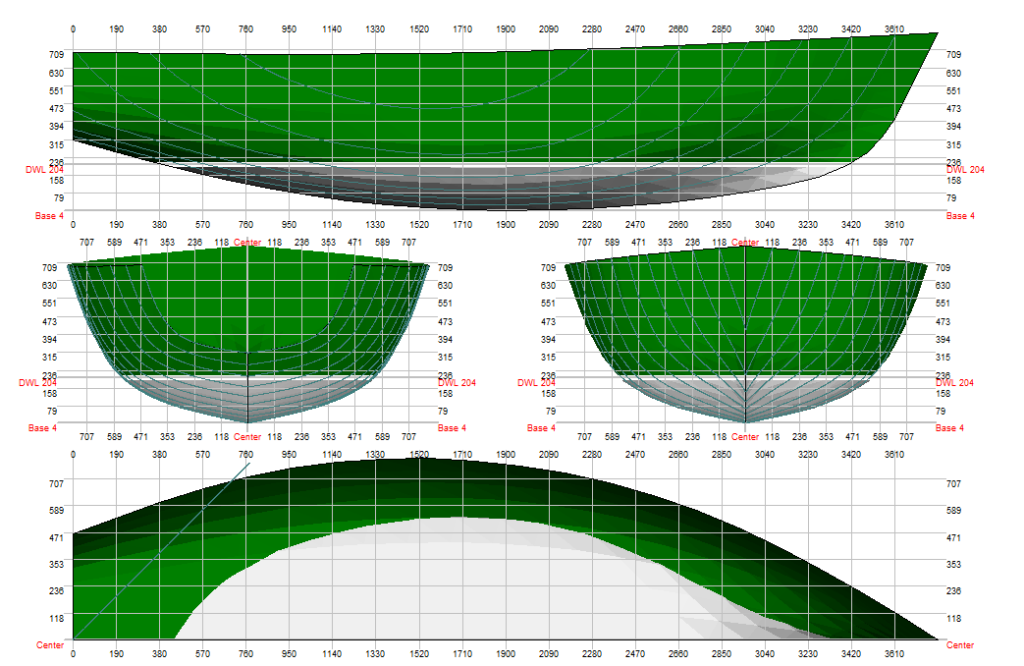

Para isso, utilizamos três planos de projeção que, juntos, compõem o chamado plano de linhas:

• Plano Vertical (Perfil) – mostra a embarcação vista de lado, revelando o contorno longitudinal do casco.
• Plano Transversal (Cortes ou Seções) – apresenta os cortes perpendiculares ao eixo longitudinal, essenciais para entender o formato das cavernas.
• Plano das Balizas (Planta ou Vista Superior) – exibe o casco visto de cima, permitindo observar a largura, o arruamento e a distribuição das formas ao longo do comprimento.

Essas três projeções, quando analisadas em conjunto, fornecem a base geométrica necessária para o desenvolvimento do casco, garantindo que suas linhas sejam harmoniosas, eficientes e adequadas ao tipo de navegação para o qual a embarcação está sendo projetada.

Conclusão sobre o Plano de Linhas de uma Embarcação

O plano de linhas é a espinha dorsal de qualquer projeto naval. Ele reúne, de forma organizada e precisa, as três projeções fundamentais — perfil, planta e seções transversais — que permitem compreender integralmente a geometria do casco. A partir dessas vistas, o projetista consegue avaliar a fluidez das formas, a distribuição dos volumes, o comportamento hidrodinâmico e a harmonia geral da embarcação.

Mais do que um simples desenho técnico, o plano de linhas é uma ferramenta de análise e decisão. É nele que se identificam eventuais descontinuidades, se ajustam curvas, se otimizam áreas molhadas e se define a relação entre estabilidade, velocidade, capacidade de carga e eficiência. Cada linha traçada representa uma escolha de engenharia que influenciará diretamente o desempenho da embarcação no mar, no rio ou no lago.

Com o avanço dos softwares de modelagem naval, o plano de linhas deixou de ser apenas um conjunto de curvas desenhadas à mão e passou a integrar modelos tridimensionais complexos. Ainda assim, seu princípio permanece o mesmo: traduzir a forma do casco em projeções compreensíveis, permitindo que construtores, engenheiros e navegadores falem a mesma língua.

Em resumo, dominar o plano de linhas é dominar a base da arquitetura naval. Ele é o ponto de partida para qualquer embarcação bem projetada, garantindo que o casco cumpra sua função com segurança, eficiência e elegância sobre o espelho d’água.
